Le nostre coperture
in policarbonato
SCHEMA TIPO DELLA COPERTURA
Per 1 campo (struttura modulare)
Pianta, Sezioni, Assonometria.
Descrizione della struttura
La struttura è costituita da travi, pilastri e archi a traliccio in acciaio zincato a caldo di sezione quadra 300x300 costituita da n.4 assi portanti tubolari di sezione 35x35x3 e assi diagonali di collegamento della stessa tipologia.
La struttura è composta come di seguito indicato:
a) Pilastri
- 1. Piastre di Base 46x46x1 fissate a terra con tirafondi M20 e tazzoletti di irrigidimento spess. 6 mm elettrosaldati agli elementi scatolari;
- 2. Traliccio di elevazione con Tubolari 35x35x3;
- 3. Assi diagonali con rinforzi orizzontali di collegamento 35x35x3
b) Travi di Concatenamento
- 1. Traliccio di elevazione con Tubolari 35x35x3
- 2. Assi diagonali con rinforzi verticali di collegamento 35x35x3
c) Arcaracci
- 1. Arcaracci in ferro scatolato di sezione rettangolare pari a 60x100x3Assi diagonali con rinforzi verticali di collegamento 35x35x3.
La struttura metallica è idonea per l'installazione di Pannelli Fotovoltaici. Per tale esigenza la sottostante copertura dovrà essere preferibilmente in Policarbonato.
La copertura è realizzata con marcatura CE per i componenti strutturali in acciaio (Norme UNI EN 1090-1). Tutta le componenti metalliche avranno trattamento di zincatura a caldo (Norme UNI EN ISO 1461).
I NOSTRI PROGETTI
Formello - località Le Rughe
Fasi delle lavorazioni
Immagini che mostrano le diverse fasi di montaggio della struttura metallica, dall'assemblaggio dei pilastri all'installazione degli archi di copertura.
Risultato finale

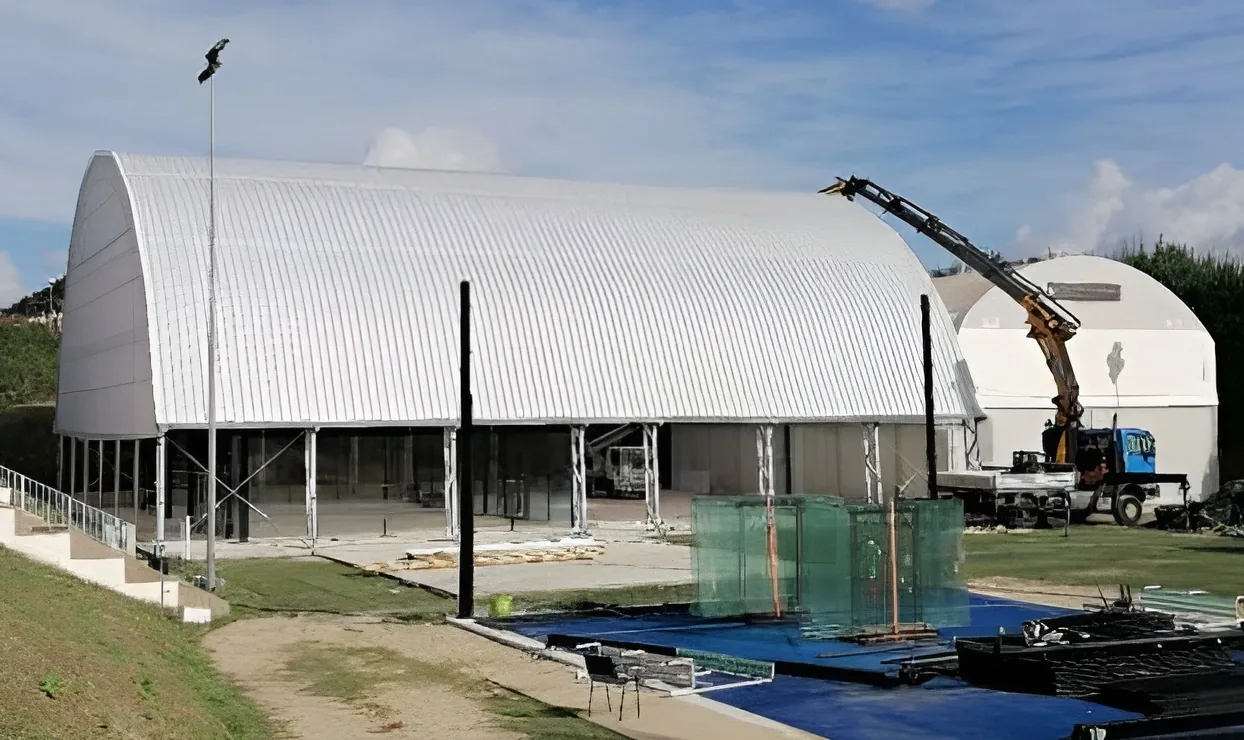

Copertura in vista diurna: Struttura completa con copertura in policarbonato trasparente che garantisce luminosità naturale

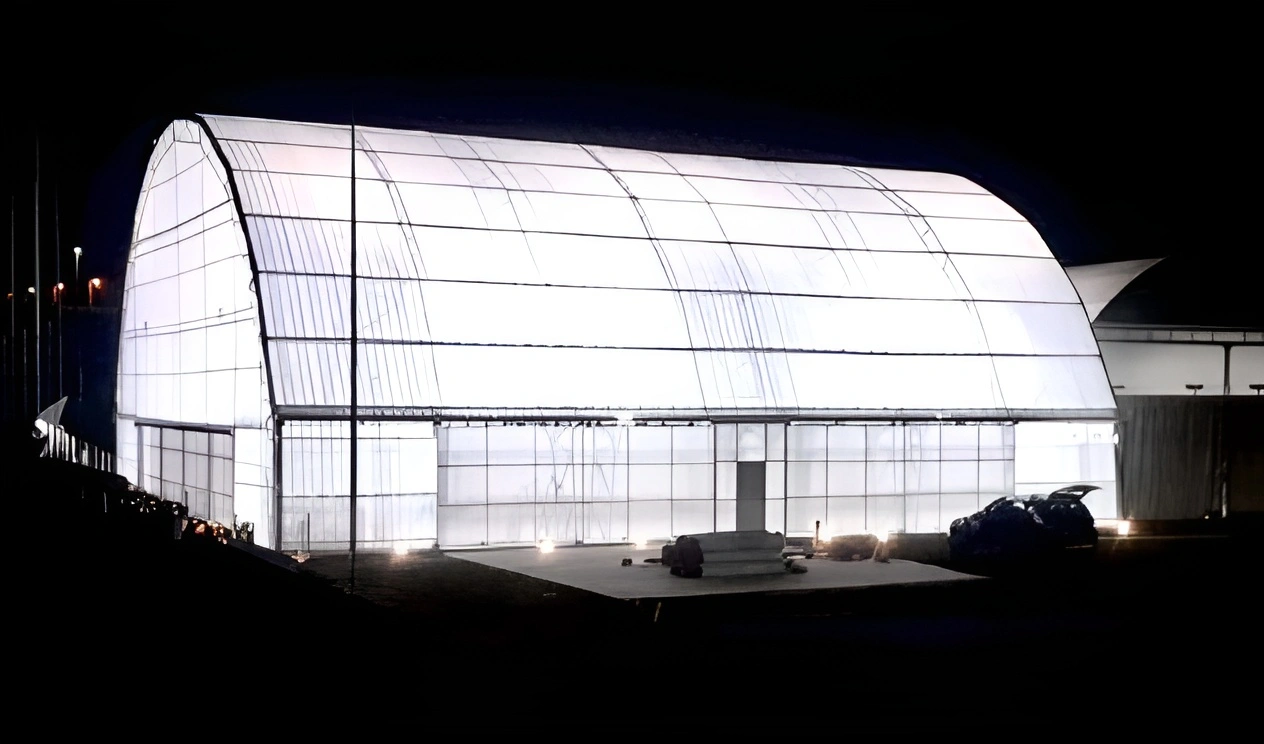

Copertura in vista notturna: Illuminazione integrata che valorizza la struttura nelle ore serali
Ponte di Nona - Rome, 12 mt di larghezza
Fasi di lavorazione e del montaggio della struttura
Documentazione completa del processo di installazione per un campo di 12 metri di larghezza, mostrando la precisione e la professionalità del nostro team di montaggio.
Vista dall'interno e dall'esterno
Prospettive che evidenziano l'ampiezza degli spazi coperti e l'integrazione architettonica della struttura nel contesto urbano.
Vantaggi delle nostre coperture
Struttura modulare
Progettazione flessibile adattabile a diverse configurazioni di campo
Acciaio zincato a caldo
Massima resistenza alla corrosione e durata nel tempo
Predisposta per fotovoltaico
Struttura idonea per l'installazione di pannelli solari
Certificazione CE
Conformità alle normative europee UNI EN 1090-1
Policarbonato trasparente
Massima luminosità naturale e protezione dalle intemperie
Installazione professionale
Team specializzato con esperienza comprovata
Richiedi un preventivo personalizzato
Contattaci per ricevere una consulenza gratuita e un preventivo dettagliato per la tua copertura padel
Le nostre coperture in policarbonato
Scarica la nostra brochure completa per scoprire tutti i dettagli tecnici delle nostre coperture in policarbonato, specifiche di installazione e progetti realizzati.
Richiedi brochure in PDF
